矿用变频器的检验方法

轻载试验

调速装置在额定电压下输出频率为50Hz时,能带配套电机空载运行2h以上。

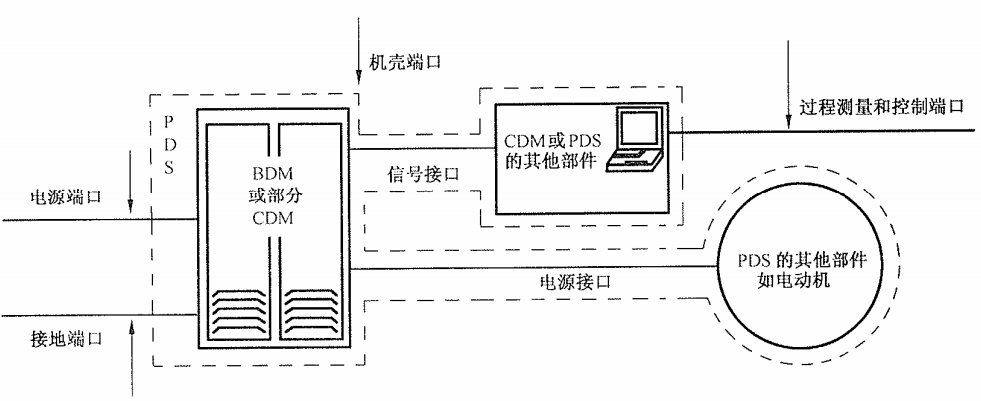

电磁兼容结构图

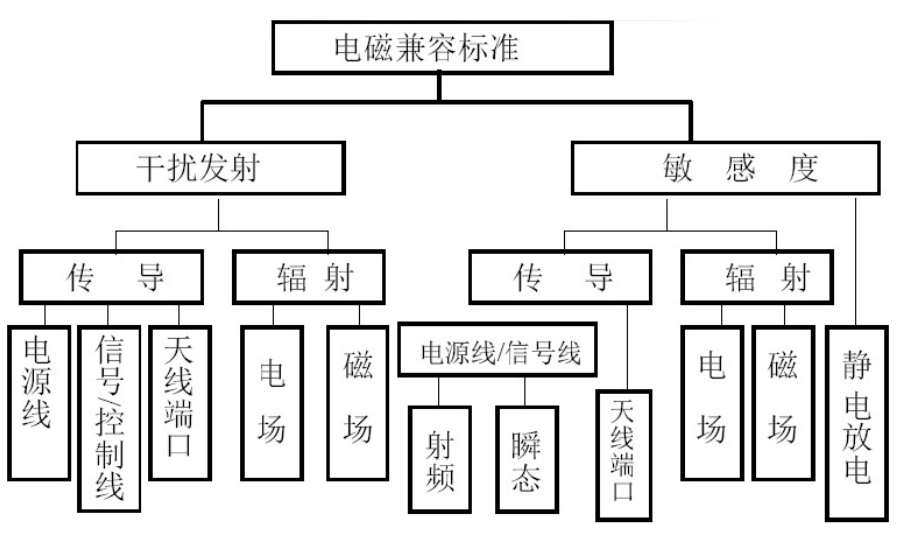

电磁兼容测试标准

应用标准：GB 12668.3-2003/IEC 61800-3:1996《调速电气传动系统 第3部分：产品的电磁兼容性标准及其特定的试验方法》
电磁兼容试验

抗扰度（暂不考核）

噪声发射

电磁干扰三要素：电磁干扰源、电磁干扰传递途径（传导、辐射、耦合）及接受电磁干扰的响应者。

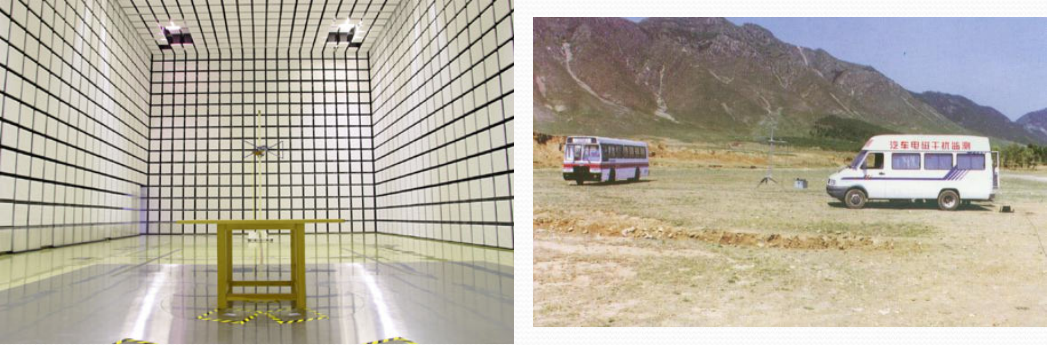

检验场地：

辐射发射测试
仪器和设备：

电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）

磁场辐射：接收机、三环天线或单小环远天线；

测试布置：也是分台式与落地式，与传导发射相同

测试频段：电场辐射一般是30MHz-1GHz

测试限值：随不同标准，场地是3m、10m或其他尺寸
传导测试：

仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备。

测试布置：分台式与落地式

测试频段：150kHz-30MHz

谐波要求

测试标准：IEC 61000-3-2（额定电流小于16A）；

IEC 61000-3-4（额定电流大于16A）；

IEC 61000-3-12（额定电流大于16A小于75A）。

GB/T14549-1993 电能质量 公用电网谐波。

矿用变频器的详细检验方法请下载一下附件：

矿用变频器检验方法.pdf
