钳位式高压变频器和动态无功补偿介绍

2020-04-14 10:56:44

钳位式高压变频器和动态无功补偿介绍

钳位式多电平高压变频

目前通用型高压变频(单元串联式, 直接串联式)的技术特点(IGBT不能共散热器和体积宠大)导致高压变频不能装到防爆箱内。所以煤矿井下的高压电机任在使用老式的启动方式和调速方式,所以开发一种能用于井下防爆处理的高压变频器势在必行。

单元串联式的IGBT对地耐压问题

单元串联式变频器的弊端:
1、每一组IGBT需要单独的散热器
2、单只IGBT对地耐压不足
3、移相变压器工艺要求高

采用物理钳位的四电平3300V变频器
1、采用了一种特殊的物理钳位方式解决了3300VIGBT用于3300V变频器时的对地耐压问题
2、极小的体积方便了防爆处理的问题
动态无功补偿与谐波治理

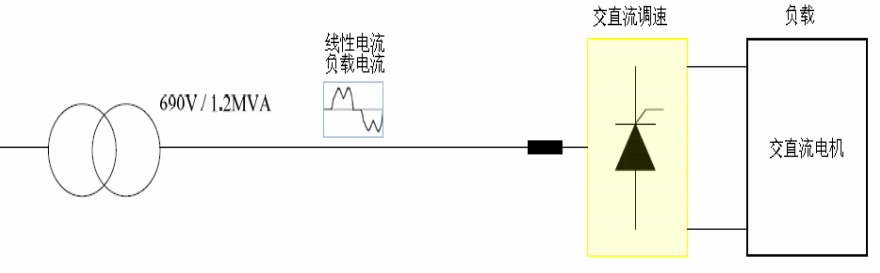

随着现代电力电子的发展,各行业对整流器、变流器等半导体设备越来越多的使用,造成电网污染越趋严重,特别是像煤矿这样不允许出现电网故障的场所必须找到一种以之对应的对策,采用有源和无源相接合的这种方式组成的智能无功补偿和谐波治理方式是行之有效的。

一种全智能谐波治理与无功补偿装置采用IGBT为主控制器件,以无源滤波单元和有源滤波单元相结合,基于电源矢量控制的理论和PWM整流回馈的理论基础,在投入运行前对电网进行自调谐获得电网的电感值,电容值等物理参数建立模型,这使得在补偿的精度上控制得很准确不会因为电网的物理参数的不同而影响补偿的效果。


钳位式高压变频器和动态无功补偿详细介绍请下载一下附件:

钳位式高压变频器和动态无功补偿介绍.pdf
